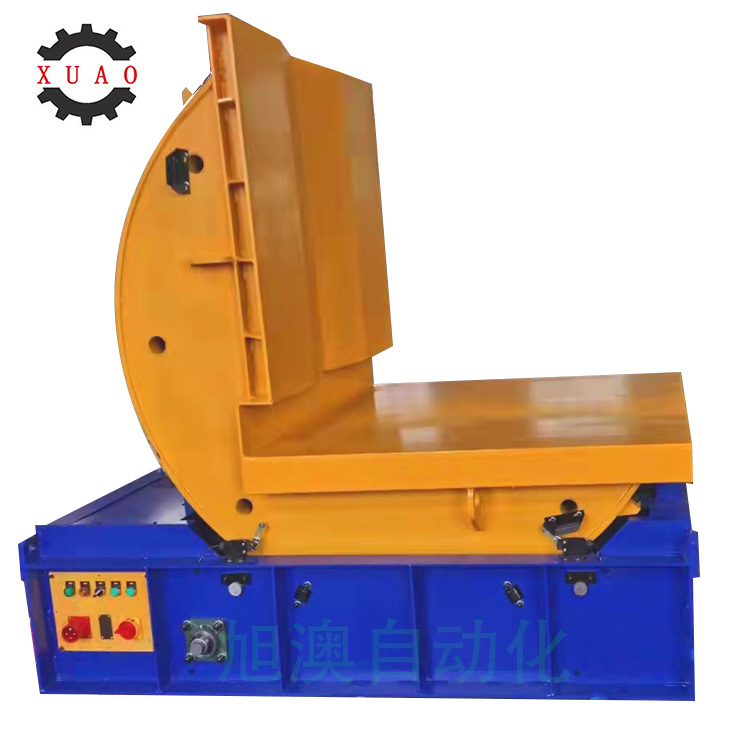

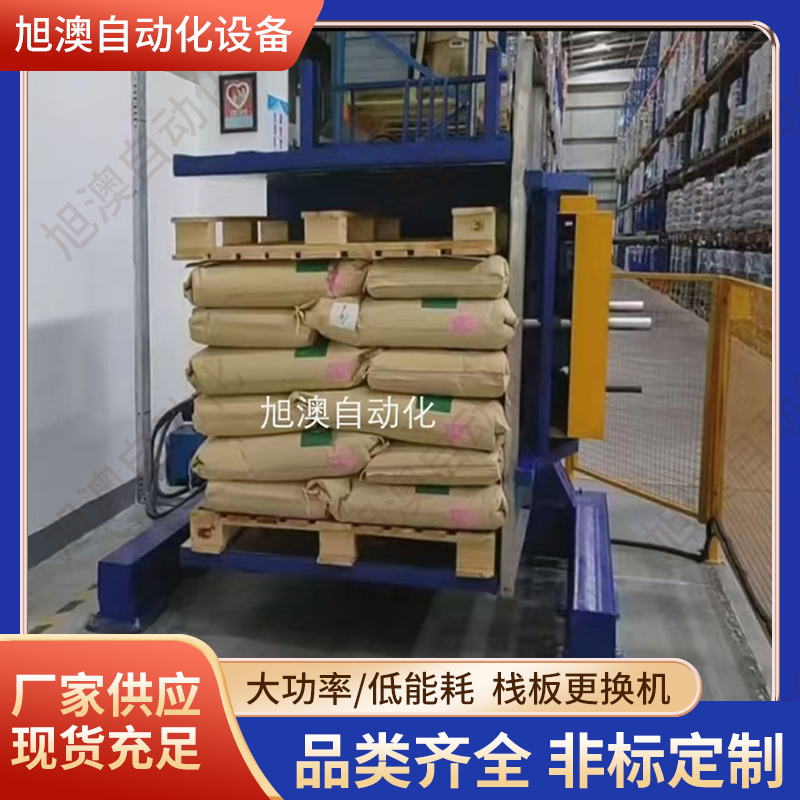

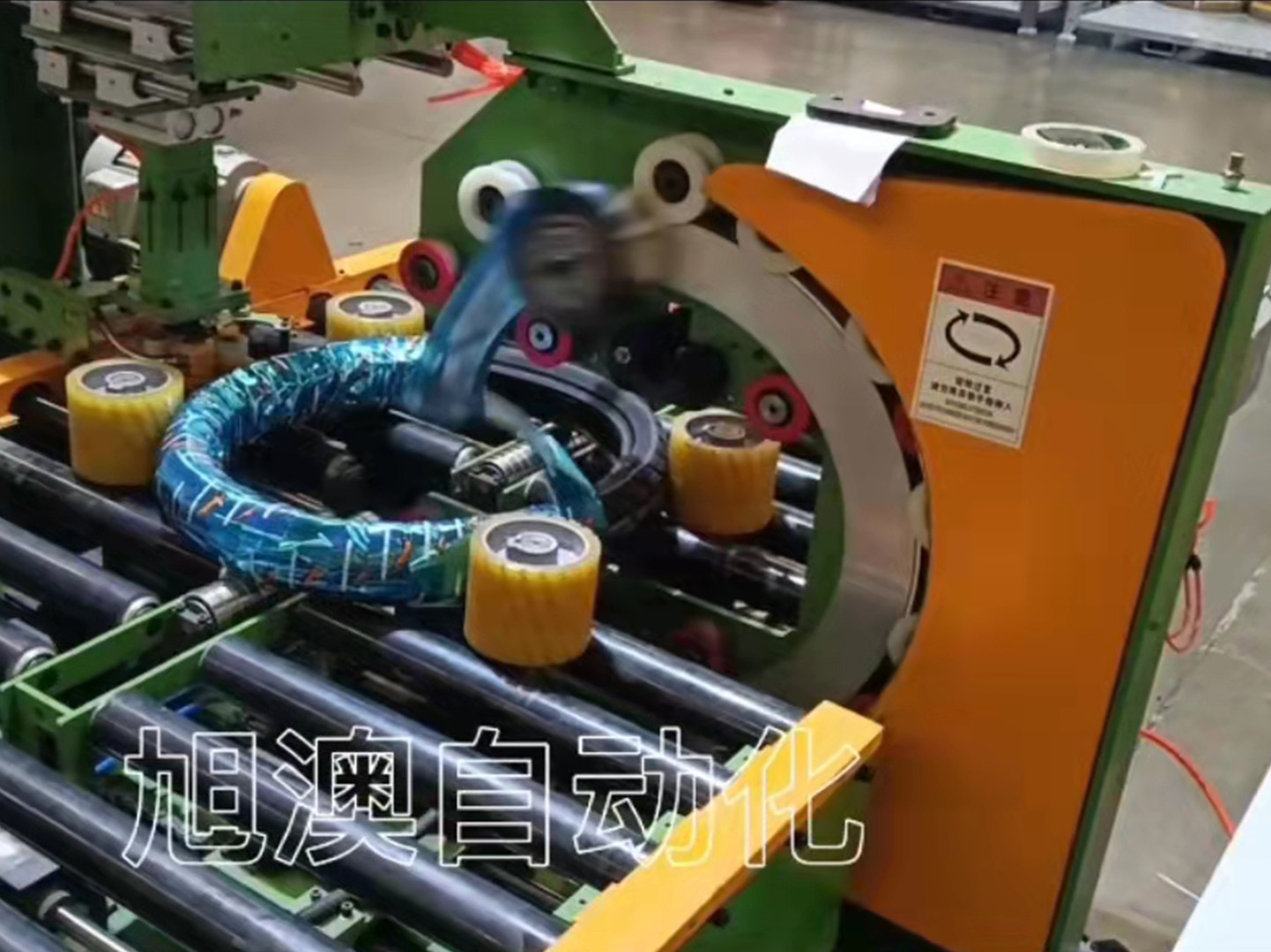

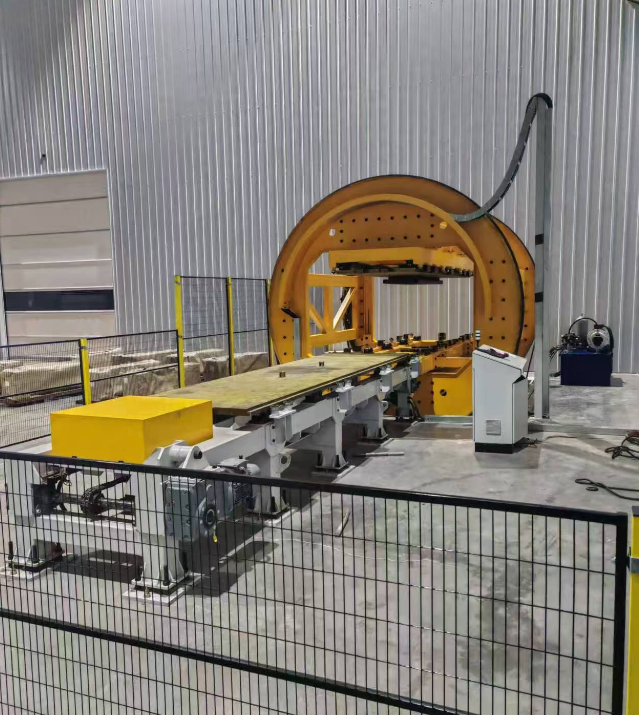

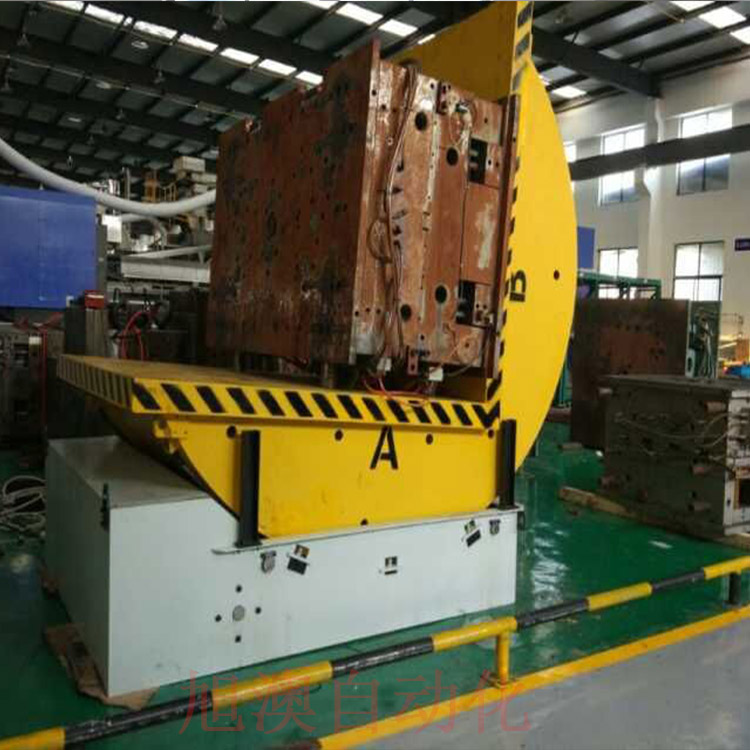

不少电力设备制造企业在推进产线优化时，会先盯住翻转这道工序，因为它是体力消耗大、安全风险相对集中的环节。设备换上去之后，翻转本身确实快了，但整体产出并没有明显提升。问题往往不在翻转机，而在它前后那几道工序的衔接上。 【堵点一：出料方向与包装工位对不上】 翻转机完成动作后，工件的朝向决定了它能不能直接进入下一道工序。90度翻转和180度翻转在出料方向上差别明显：前者多用于改变工件的立面朝向，便于后续加工或检测；后者常用于翻面作业，让工件的另一面朝上。 如果选型时只考虑翻转动作本身，没有把下游工位的位置和进料方向标出来，现场就容易出现一种情况：工件翻是翻过来了，但方向恰好和包装工位错开90度，操作工不得不用行车再调整一次姿态。这多出来的一次吊装，把翻转省下的时间又还了回去。 【堵点二：翻转机在等缠绕机】 缠绕包装是电力重型工件出厂前的常规环节。不同形态的工件对应不同的缠绕方式：立式缠绕机适合重心低、底面平整的工件，工件原地旋转、膜架升降；托盘缠绕机适合已经上了托盘的整托货物；卧式缠绕机则针对长条形、轴类工件，工件水平旋转完成包裹。 节拍不匹配是常见现象。翻转工序可能两三分钟就能完成一件，而缠绕工位如果膜架速度、重叠率设定偏保守，单件耗时更长，翻转机就处在等待状态。反过来，如果缠绕速度压得过快，膜层覆盖不匀，到客户端开箱时又容易被投诉。这类问题在方案阶段通过工序节拍测算就能提前发现，而不是等设备都进场了再调。 【堵点三：栈板更换环节成为隐性瓶颈】 工件从产线流转到仓储或发运环节，经常需要更换栈板——比如从车间内部周转用的简易栈板，换成适合长途运输的标准栈板。如果这一环节仍靠人工撬动或行车配合，作业强度和工件倾覆风险都不低。栈板更换机的价值在于把这个动作标准化，让工件在受控状态下完成托底更换。 容易被忽略的是，栈板更换本身也涉及一次姿态调整，如果它与前段的翻转工序距离过远，中间的搬运次数会增加。 【布局上的两种思路】 一种是按工序流线性布局，翻转、缠绕、栈板更换依次排开，工件单向流动，物流清晰，但对车间长度有要求，且任何一台设备停机都会影响全线。 另一种是单元式布局，把翻转和包装组合成一个作业单元，工件在单元内完成多道工序后整体输出。这种布局占地更紧凑，对多品种、小批量生产的适应性更好，但对设备的动作协调性要求更高。 选择哪种，取决于车间的产品结构。批量大、品种单一的场景，线性布局的综合效率通常更可观；品种切换频繁的场景，单元式更容易调整。 【衔接问题，其实是服务问题】 多工序衔接不畅，根源常常出在前期勘测的信息不完整——只测了翻转工位，没有把上下游设备的尺寸、节拍、进出料方向一并记录。旭澳自动化设备（上海）有限公司在电力翻转成套方案中提供前期工况勘测与定制设计，勘测内容通常会覆盖这类跨工序信息，目的就是让设备进场后少改、少等。 设备进场之后的安装调试阶段，也多留一道联动验证：让翻转、缠绕、栈板更换按实际节拍跑一遍，观察工件流转是否顺畅。这一步花的时间不多，却能提前暴露大部分衔接问题。 产线优化从来不是单点设备的比拼。翻转机选得对，只是把其中一环理顺了；把环与环之间的缝补上，效率提升才会体现在产量上。

在电力设备制造车间走一圈会发现，需要翻转的工件重量跨度相当大：几百公斤的绕组组件、几吨重的铁芯叠片、几十吨的箱体、乃至上百吨的变压器本体，都可能出现在同一条产线上。指望一台翻转机通吃所有工况，结果往往是轻载时动作笨重、重载时又力不从心。按吨位段拆分选型，是更贴近实际的做法。 【吨位段划分的常见做法】 0.5吨到5吨这个区间，工件多为绕组、铁芯组件和小型电抗器部件，特点是节拍快、翻转频次高、工件外形相对规整。这类工况适合C型主体结构，占地紧凑，配合工位式操作，翻转动作以90度和180度两种固定角度为主。设备不需要过大的托持面，但对启停的平稳性要求不低，因为小件一旦磕碰，修复成本往往比重件更麻烦。 5吨到30吨属于中型区间，对应中型变压器铁芯、箱体和部分成套组件。此时托持面长度、液压回路压力和机架刚性都需要重新核算。V型结构在这个区间体现出优势：它的两个斜面能对圆柱形、异形件形成自适应贴合，工件在翻转过程中不易产生轴向窜动。 30吨到100吨则是典型的重载工况。除了设备本体，还要把地坪承载、地脚固定方式、液压站布置位置和吊装通道一起纳入考虑。这类项目通常离不开非标设计，标准机型很难直接套用。 【结构和吨位并非简单对应】 经常有客户问，是不是吨位越大就该用V型？其实两者的差别更多在工件外形和夹具配合方式上。C型结构的开口形式便于侧面进料，对扁平件、箱体类工件的装卸比较友好；V型结构对回转体、带弧面工件的包容性更好。同样承重能力的两台设备，选错结构形式，操作工在现场就会明显感到别扭。 定位精度是另一个容易被低估的点。以角度控制为例，PLC控制系统搭配液压伺服驱动结构，翻转角度控制误差可以做到±0.5度。这个精度对大多数电力构件的翻转工序已经够用，但如果后续工序要与自动化工装对接，就需要在方案阶段把这个误差带一并算进去，而不是等到联调时再回头改程序。 【吨位之外容易被忽略的三个参数】 个是缓启停程序的设置逻辑。重载工件的惯性大，启动和停止瞬间的冲击如果得不到抑制，长期下来对机架焊缝和液压元件的损耗会逐步累积。缓启停不是简单的加长加减速时间，而要与工件重量、翻转角度联动设定。 第二个是设备占地与车间通道的关系。翻转机往往布置在工序中间，前后都有物料进出，占地尺寸差半米，可能就影响到叉车或行车路径。 第三个是上下料衔接。翻转完成后的工件，通常要进入缠绕包装或栈板更换环节。如果翻转机的出料方向与包装工位不匹配，中间就得额外增加一次搬运，翻转工序省下的时间又被抵消掉。这也是旭澳自动化设备（上海）有限公司在做电力行业配套方案时，习惯把上下游设备一起纳入考量的原因之一。 【非标设计该在什么阶段介入】 比较务实的顺序是先勘测再定方案。勘测要看的包括地坪承载能力、车间净空高度、现有吊装方式、工件尺寸的波动范围，以及前后工序的设备节拍。这些信息拿全了，吨位段和结构形式基本就能收敛到一个合理范围。 另外，工件表面防护在重载工况下同样值得关注。PU防划伤内衬结构的作用不只是防止划痕，对于涂装前工序的工件，它还能减少因表面损伤带来的返工。 选型说到底不是挑一台能翻得动的机器，而是让翻转这道工序在整条产线里不成为堵点。吨位是入口参数，结构和控制方式才决定它用起来顺不顺。

在重型工件加工现场，翻转机的角度公差经常被写进技术协议，但不少人只把它当成一个验收数字。实际作业中，这个数字会影响吊装对位、二次找正的时间，也会影响工件表面状态。 【角度误差从哪里来】 翻转机的角度控制不是单靠一个编码器就能解决。液压驱动在启停瞬间的惯性、工件重心偏心、机械连接部位的间隙、油温变化，都会在停止阶段带来角度偏差。设备标称的±0.5度，实际是机械结构、液压系统与控制程序共同作用后的结果，而不是某一个部件单独决定的。 【PLC与液压伺服的分工】 在这类设备中，PLC负责角度指令下发、动作顺序与逻辑互锁，液压伺服负责执行。角度传感器把实际位置反馈回PLC形成闭环，接近目标角度时提前减速，再由液压锁紧保持位置。这种配合方式的一个好处是，不同重量的工件在翻转过程中的速度曲线可以分别设定，而不是所有工件都套用同一段动作。 【±0.5度在实际作业中的影响】 以变压器铁芯、绕组类工件为例，翻转后的姿态直接关系到后续吊装与装配的对位效率。角度偏差偏大时，吊具或工装需要人工二次找正，既增加作业时间，也带来磕碰风险。对于需要正反两面加工的工件，180度翻转后的基准面重复性同样重要，重复性好，后续工序的定位就不必反复调整。 【缓启停与防划伤设计是配套的】 角度控制解决的是停得准，缓启停程序解决的是停得稳。启动与停止阶段的加减速曲线设置得当，工件在翻转过程中的惯性冲击会有所降低，对大型绕组这类对震动较敏感的构件尤其有意义。翻转架与工件接触部位的PU防划伤内衬，则用于减少表面磨损和压痕。 【现场如何验证角度一致性】 比较实用的做法是：用同一件工件、同一组参数连续翻转若干次，记录每次实际停止角度，观察离散程度；再更换不同重量的工件重复测试，看参数切换后的表现是否稳定。这个过程一般安排在设备进场调试阶段完成，也是安装调试服务中比较关键的一环。旭澳自动化设备（上海）有限公司在电力行业项目中，会按客户的工件清单逐项核对角度设定与承重匹配情况，并把程序参数留档，便于后续换产时调用。 【角度参数并非越严越好】 需要提醒的是，角度公差要求越严，对机械刚性、液压响应和控制周期的要求也越高，相应的设备投入会随之上升。企业确定这项指标时，应回到工件自身的装配公差和加工工艺，而不是单纯追求数字上的严苛。把工况、工件清单和作业节拍讲清楚，供应商才可能给出匹配的方案。

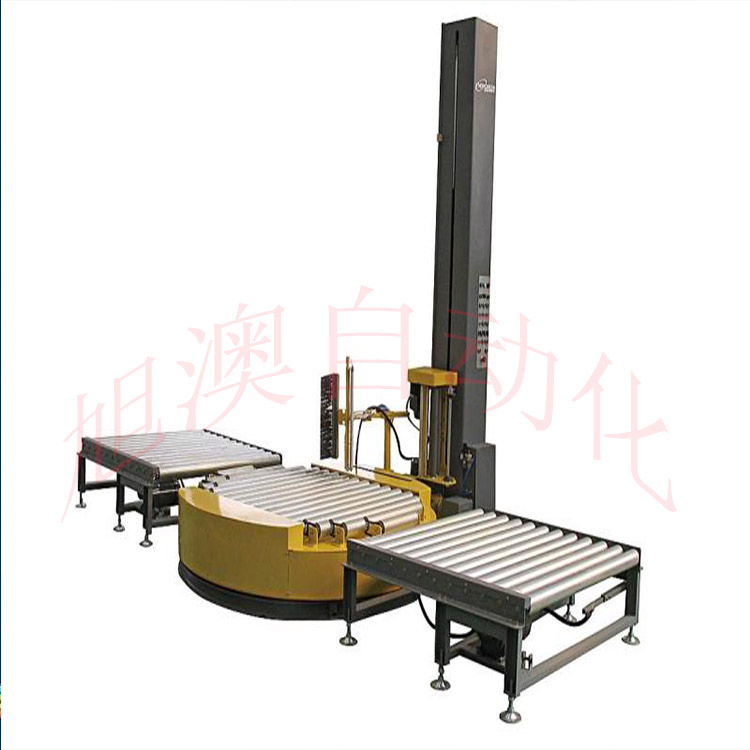

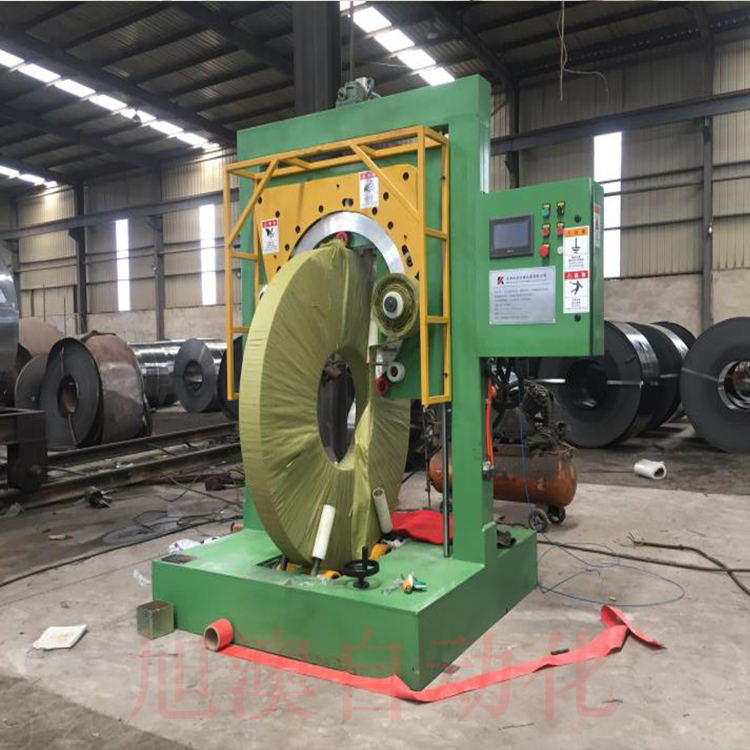

在电力设备、重型机械的车间里，翻转机往往是被反复讨论的设备，而工件从翻转完成到进入缠绕包装这一段，却常常被当成附带工序。实际上，起重设备、叉车与人工之间的每一次交接，都对应着一次吊装风险和一段等待时间。把翻转机与后道设备的衔接想清楚，产线的顺畅程度会有明显差别。 【几种常见的衔接配置】 批量、规格相对固定的工件，常用翻转机搭配托盘缠绕机。工件翻转后由转运小车或输送线送到缠绕工位，托盘缠绕机完成整体裹包，流程短、占地相对紧凑。 细长或环状构件，比如部分电抗器组件，可以采用翻转机加立式缠绕机的组合，工件在立放状态下完成环体缠绕，不需要额外的姿态转换。长轴类、筒类工件则更适合卧式缠绕机，缠绕环沿轴向移动，不过这类方案对车间长度方向的空间要求更高。 如果工件需要在托盘与专用工装之间互换，栈板更换机可以放在翻转与缠绕之间，减少人工找正占用的时间，也让工位交接更规整。 【衔接设计要核对的几个参数】 承重匹配是项。翻转机的承重区间从0.5吨延伸到100吨，跨度很大，缠绕机的承重能力、转盘直径、裹包高度必须与翻转后的工件状态对应，不能只看单机参数。 工件姿态同样关键。翻转机完成90度还是180度动作，直接决定缠绕工位接收的是立放还是卧放工件，缠绕方式和工装也随之不同。 节拍差异容易被忽略。翻转动作通常在秒级完成，缠绕往往要按分钟计，两台设备之间是否设置缓存位、设置几个，要按节拍差来定，否则翻转机等缠绕机，或者反过来，都会让产线出现空转。 场地条件也要在前期量清楚。液压站、控制柜、输送线的位置会影响通道宽度和检修空间，这些内容在设备进场后再调整，代价往往不小。 【非标工况下，方案是配出来的】 电力行业的变压器铁芯、绕组规格差异较大，同一台翻转机可能要兼顾多种工件。C型与V型主体结构的选择、PU防划伤内衬的铺设方式、翻转角度的程序设定，都需要结合具体工件确认。旭澳自动化设备（上海）有限公司在承接这类项目时，通常会先做前期工况勘测，再确定翻转机与后道缠绕、栈板更换环节的整体布局，避免设备进场后才发现衔接不上。 【服务的延续性】 设备进场只是开始。安装调试阶段需要把翻转角度、缓启停参数、缠绕程序逐项对齐，后续定期维保则关系到这几类设备能否长期稳定运行。把供应商的勘测、调试与维保能力一并纳入考察，比只比较单台设备的报价更有参考价值。

生产计划调整、设备轮换或长假之后，翻转机可能停用数周甚至数月。重新启用时，如果直接通电运行，可能遇到液压压力不足、限位失灵等问题。花半小时做检查，能避免很多麻烦。 液压系统：油位、油质和管路 液压伺服驱动是翻转机的核心。停用后，先检查液压油位是否在正常范围。油液可能因温度变化或轻微渗漏而减少。观察油液颜色，如果发黑或乳化，建议更换。检查管路接头、油缸密封处有无渗油痕迹。手动操作换向阀（如有）确认动作顺畅。对于承重较大的设备，比如电力行业使用的重型翻转机，液压系统检查更不能省略。 电气与控制：绝缘、接线和程序 长期停用，电气柜可能受潮。打开柜门检查有无凝露、异味。检查接线端子是否松动，电缆有无被老鼠咬破。PLC控制系统通电后，先看有无报警。翻转角度参数、缓启停程序设定是否还在？有些设备断电后参数可能丢失，需要重新核对。可以空载运行一次，观察角度控制是否准确。如果误差明显，需要重新校准。 机械结构：限位、内衬和紧固件 检查机械限位开关是否动作可靠。用工具手动触发，确认信号反馈正常。C型或V型主体结构上的PU防划伤内衬，看有无脱落、开裂。内衬损坏会影响工件保护效果。检查各连接螺栓是否松动，特别是翻转臂和底座连接处。对于重型翻转机，紧固件松动可能带来安全隐患。 安全装置：急停、互锁和警示 急停按钮测试：按下后设备应立即停止。安全门或围栏的互锁开关是否有效？警示灯、蜂鸣器是否正常？这些装置平时不起眼，关键时刻起作用。检查完再通电试运行，先空载翻转几次，确认无异响、无卡顿，再上工件。 停用后重启的检查，其实是一次小型点检。如果企业缺乏内部维护能力，可以联系设备供应商获取技术支持。旭澳自动化设备（上海）有限公司建立有售后响应流程，可提供线上问题对接。对于翻转机这类重型设备，重启前的谨慎检查，比故障后维修更省时间。

在电力设备制造、重型工件加工等场景，翻转机是常用设备。新操作人员上岗，培训质量直接影响作业安全与设备寿命。很多企业买了设备，培训却只停留在“怎么按按钮”。实际上，一套完整的翻转机操作培训，应该覆盖多个层面。 先了解设备结构和工作范围 操作人员需要知道翻转机的类型：C型还是V型，承重范围多少。例如电力行业常见变压器铁芯、绕组翻转，设备承重可能从0.5吨到100吨不等。了解这些，才能判断哪些工件适合上机。还要知道翻转角度控制精度，比如±0.5度对于定位要求高的工序意味着什么。旭澳自动化设备（上海）有限公司在交付设备时，会结合具体工况进行培训，让操作人员清楚设备的能力边界。 安全防护和缓启停程序 翻转机安全防护包括机械限位、电气互锁、急停按钮等。培训中要逐一确认位置和测试方法。缓启停运行程序是减少工件冲击的关键，操作人员应理解加减速设定对重型工件的影响。培训时可以空载和负载分别演示，让操作人员感受不同参数下的运行状态。另外，PU防划伤内衬结构的作用也要说明，避免工件表面损伤。 日常点检和异常识别 培训不能只讲操作，还要教点检。每天开机前检查液压油位、管路接头、电缆磨损、限位开关是否正常。运行中注意听异响、看压力表波动。发现异常及时停机，而不是带病运行。培训时可以列出点检清单，让操作人员签字确认。这样能培养习惯，减少突发故障。 应急处理和交接班 遇到突然断电、工件卡住、控制系统报警，操作人员应该怎么做？培训要明确应急步骤：按急停、断电、通知维修。交接班时，要把设备状态、异常记录交代清楚。有些企业会要求填写运行日志，这对追溯问题有帮助。 翻转机操作培训不是一次性活动。人员变动、设备改造后都需要重新培训。选择供应商时，可以关注其是否提供系统的操作培训服务。旭澳自动化设备（上海）有限公司在售后环节可提供线上问题对接，帮助操作人员解决日常疑问。把培训做扎实，设备才能稳定发挥。
