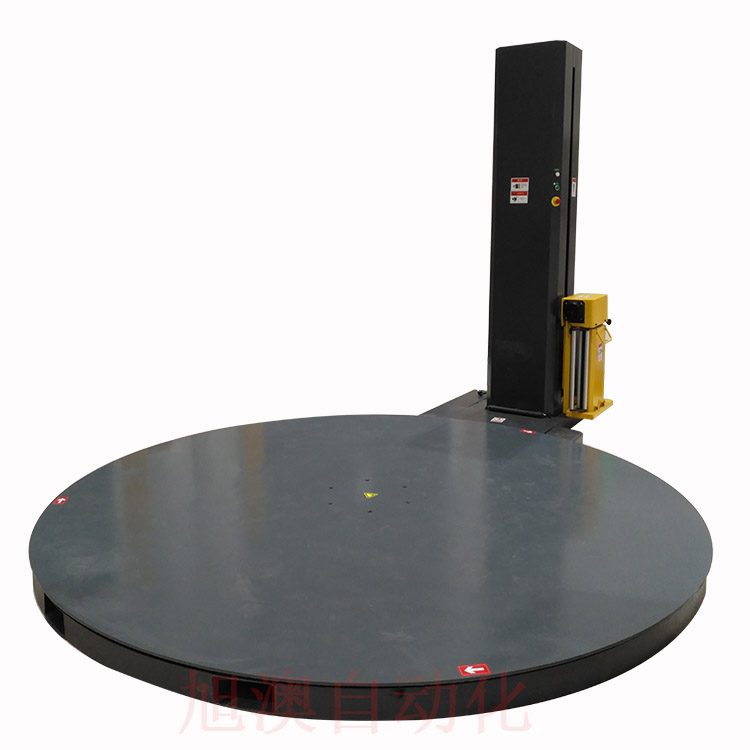

翻转只是工序中的一环。电力重型构件、模具、大型板材翻转完成后，往往还要做缠膜防护、托盘更换，才能进入仓储或发运环节。后道设备选得对不对，直接影响前面翻转工序的节拍能不能发挥出来。 先理清后道到底要做什么 翻转之后的需求大致分两类：一类是固定和防护，比如用缠绕膜把工件与托盘裹在一起，防止转运中移位；另一类是承载方式的转换，比如从工装托盘换到发运托盘上。这两类需求对应的设备不同。托盘缠绕机适合托盘化货物的裹包，工件随托盘一起旋转；立式缠绕机多用于较高或较重的立式工件，工件不转、膜架转；卧式缠绕机则适合长条形工件，比如管材、型材一类，工件卧放旋转缠膜。如果工件本身不能旋转或者重心偏高，选型时就要注意。 栈板更换机解决的是什么问题 栈板更换机主要用于托盘之间的转换。工件原本放在工装托盘上，需要换到发运托盘，人工搬运既不安全，效率也低。这类设备的价值在于减少人工干预，让重型工件在更换承载方式时保持稳定。对于外形不规则或者重心偏心的工件，换托环节的支撑方式需要提前确认，避免换托过程中出现倾斜。 衔接的关键在节拍和位置 设备单台性能不错，接在一起却不顺，问题通常出在节拍和布置上。翻转机的作业周期、缠绕机的裹包时间、栈板更换机的换托时间如果不匹配，中间就会堆积或者等待。布置上要考虑工件从翻转机出来后的转运方式，是用行车、叉车还是辊道衔接。辊道衔接对地面平整度和设备对接高度有要求，行车衔接则要预留吊装空间。另外，缠膜高度、托盘规格、换托后的暂存区，都建议在平面布置阶段就标出来。 按工件特点定方案 同样是电力行业的重型构件，变压器、电抗器的外形和重心不同，后道工序的配置也会有差异。翻转环节的承重、翻转角度、防护方式确定之后，后道设备的承载能力、缠膜高度、托盘规格需要一并考虑。旭澳自动化设备（上海）有限公司在提供翻转成套方案时，会结合工件规格和后道包装需求做整体配置，减少设备之间的适配问题。 留出调整余量 产线不会一成不变。工件规格变化、产能提升，都可能对后道设备提出新要求。在场地规划时预留一定的扩展空间，比后期改造要省事。翻转机与后道设备之间保持合理的缓冲距离，也能在某一环节短暂停机时，给整线留出回旋余地。

设备选好了，合同也签了，结果运到现场发现进不去门、地面扛不住、电源接不上——这类情况在重型翻转设备交付中并不少见。翻转机属于大件装备，尤其是承重几十吨的机型，进场前的车间条件确认往往比选型本身更容易被忽略。下面这些自查项，建议在设备排产阶段就对照过一遍。 地面和基础：先看能不能站得稳 翻转机作业时，除了设备自重，还要承受工件重量以及翻转过程中产生的动态载荷。承重0.5吨到100吨的机型跨度很大，对地面的要求也不同。普通混凝土地面在轻型机型上可能够用，但重型机型通常需要确认地面厚度、强度以及是否需要做独立基础。有一个容易被忽略的细节：翻转过程中重心偏移会带来侧向力，设备固定点的设计与地面条件要匹配。建议提前把车间地面图纸、拟安装位置的照片提供给供应商，由对方判断是否需要现场勘测。 空间预留：别只看设备本体尺寸 设备占地只是其中一部分。C型结构和V型结构在翻转时的回转半径不同，工件翻转后的摆放位置、行车或叉车的通行路径、操作人员的站位都要一并考虑。有的车间设备能放下，但翻转到位后工件离墙太近，后续吊装不方便。另一个常被低估的是上料空间——重型工件靠行车或叉车送入翻转机，吊装通道一旦被占用，整条工序都会受影响。 电源与液压配套：稳定性比容量更值得关注 搭载PLC控制系统和液压伺服驱动的翻转机，对电源稳定性有一定要求。车间如果存在大功率设备频繁启停，电压波动可能影响控制系统运行。液压站的位置、油温环境、通风条件也建议提前规划。在粉尘较多或温差较大的车间，电气柜的防护等级和液压油的选择需要和供应商确认，避免设备到场后再做改造。 和前后工序的衔接 翻转机很少单独存在，它通常嵌在一条工序链里。进场前值得把上料节拍、翻转后工件的去向、与下一道工序的衔接方式过一遍。比如变压器铁芯翻转完成后是直接进入下一工位，还是需要暂存，这会影响设备周边的场地规划。翻转角度控制误差、缓启停程序、PU防划伤内衬这些配置，也建议在这个阶段一并确认，而不是等到调试时再提。 把确认工作前置 旭澳自动化设备（上海）有限公司在承接电力行业翻转成套方案时，会安排前期工况勘测，根据车间实际条件调整设备结构和安装方案。对使用方来说，把地面、空间、电源、工序衔接这几项信息提前整理清楚，能减少设备到场后的调整工作。交付顺畅与否，很多时候不取决于设备本身，而取决于这些前期信息是不是对齐了。

在电力设备、重型机械的成品车间里，翻转往往只是工件流转中的一道工序。翻完之后，工件还要进入缠绕包装、栈板更换等环节，如果几台设备各自为政，等待、二次转运、表面磕碰这些问题就会陆续冒出来。 先把节拍对齐，再谈设备布局 翻转机的工作节拍和缠绕机的包装节拍如果差得多，中间必然要堆料。粗略的算法是：单件翻转占用时间（含上下料、起翻、落位）与单件缠绕时间做对比，如果翻转节拍明显长于缠绕节拍，可以考虑一台翻转机对应两台缠绕机，或者把翻转工序前移到工件的加工阶段完成，包装环节只保留整形和缠绕动作。反过来，如果缠绕节拍更长，缓冲区就要留出足够的存放位，避免翻转机被下游堵停。 过渡高度和转运方式要一起看 翻转机出料口高度、辊道或台车高度、缠绕机转盘或摇臂的进料高度，三者如果不在一个平面上，工件就得靠行车或叉车二次吊运。每一次吊运既是时间成本，也是磕碰风险的来源。比较省事的做法，是在方案阶段就把翻转机的出料方向、出料高度和下游设备的进料点统一到同一套图纸里核对，必要时通过过渡辊道或升降台补齐高度差。 栈板更换这个环节容易被忽略 重型工件在包装前后常常需要更换栈板，靠人工撬、垫、挪的方式，既费时又容易造成底部损伤。栈板更换机的价值就在这儿：把更换动作从人工体力活变成设备动作，作业一致性更好，操作人员的劳动强度也能降下来。选型时要留意设备的适配尺寸范围，以及是否便于和缠绕环节串接。 设备配套的现实做法 不同形态的工件，对应的包装设备并不一样。圆筒形、细长类工件常用卧式缠绕机；规则托盘件多用托盘缠绕机；立式缠绕机则常见于需要立式固定的工件包装场景。翻转机负责改变工件姿态，缠绕机负责包覆固定，栈板更换机负责底座切换，三者的接口越早确定，后期改动越少。旭澳自动化设备（上海）有限公司在翻转设备之外，也提供立式缠绕机、托盘缠绕机、卧式缠绕机和栈板更换机等配套产品，对于希望把翻转、包装、栈板更换串成一条线的车间，可以在方案阶段一并对接。 从工序的角度看，翻转机不是孤立的一台设备，它是产线中的一段。把节拍、高度、转运方式和下游设备接口都摊开来算一遍，工序之间的等待和二次搬运自然就会少一些。

在电力设备制造车间里，变压器铁芯、绕组、电抗器这类工件的重量跨度不小，轻的几百公斤，重的可达数十吨。选翻转机时，不少人会先问“这台能翻多重“，可真正决定设备好不好用的，往往是承载等级与工件工况能不能对上号。 承载余量留多少比较合适 行业里常见的做法，是按工件峰值重量的1.2至1.5倍来匹配设备额定承载。余量留得太少，设备长期接近满负荷运行，对液压系统和主体结构的耐久性都不利；余量留得过多，设备自重、占地面积和运行能耗都会上升，翻转动作的柔顺性也可能受影响。举个具体例子，某类变压器铁芯单件重量在8吨上下，选择10吨或12吨等级的机型，通常就能兼顾余量和经济性，不必直接上20吨的平台。旭澳自动化设备（上海）有限公司的翻转设备覆盖0.5吨至100吨的承重区间，C型、V型两类主体结构可按工件规格匹配，选型时能留出比较灵活的调整空间。 C型还是V型，看工件外形说话 C型结构的开口形式适合外形相对规整、需要从侧面进出的工件；V型结构的定位面更贴合圆柱形或回转体工件，翻转过程中的径向位移更容易控制。变压器绕组、铁芯类工件如果外形接近长方体，C型配合可调夹持或托举机构是比较常见的做法；如果是圆筒形电抗器线圈，V型托面的适配性通常更好。结构选择不是越复杂越好，而是要和工件的外形、重心位置以及翻转轴线对应起来。 角度精度和表面保护也要写进选型表 重型工件的翻转并不是“翻过去就行“。翻转角度控制误差如果偏大，后续装配、对接工序就可能需要人工二次校正，反而拉长节拍。搭载PLC智能控制系统配合液压伺服驱动的翻转设备，可以将翻转角度控制误差控制在±0.5度区间，配合缓启停运行程序，工件在起翻和落位阶段的冲击会明显减小。对于表面有绝缘层或已加工面的工件，PU防划伤内衬这类接触面防护结构值得提前确认，减少磕碰、磨损带来的返工成本。 勘测这一步别省 很多选型偏差，其实出在信息不全上。车间地面承载、行车吊装高度、工件进出方向、上下游工序的衔接位置，这些都会影响翻转机的主体尺寸和安装方式。有条件的话，在方案确定前做一次现场工况勘测，把工件图纸和产线节拍一并交给设备方，定制方案的准确度会高出不少。旭澳自动化在设备进场环节提供安装调试与定期维保配套，前期勘测、非标方案定制也可以一并对接，选型阶段的沟通成本相对可控。 承载等级、主体结构、角度精度和现场条件，这几件事想清楚了，翻转机的选型基本就不会走偏。

不少电力设备制造企业在推进产线优化时，会先盯住翻转这道工序，因为它是体力消耗大、安全风险相对集中的环节。设备换上去之后，翻转本身确实快了，但整体产出并没有明显提升。问题往往不在翻转机，而在它前后那几道工序的衔接上。 【堵点一：出料方向与包装工位对不上】 翻转机完成动作后，工件的朝向决定了它能不能直接进入下一道工序。90度翻转和180度翻转在出料方向上差别明显：前者多用于改变工件的立面朝向，便于后续加工或检测；后者常用于翻面作业，让工件的另一面朝上。 如果选型时只考虑翻转动作本身，没有把下游工位的位置和进料方向标出来，现场就容易出现一种情况：工件翻是翻过来了，但方向恰好和包装工位错开90度，操作工不得不用行车再调整一次姿态。这多出来的一次吊装，把翻转省下的时间又还了回去。 【堵点二：翻转机在等缠绕机】 缠绕包装是电力重型工件出厂前的常规环节。不同形态的工件对应不同的缠绕方式：立式缠绕机适合重心低、底面平整的工件，工件原地旋转、膜架升降；托盘缠绕机适合已经上了托盘的整托货物；卧式缠绕机则针对长条形、轴类工件，工件水平旋转完成包裹。 节拍不匹配是常见现象。翻转工序可能两三分钟就能完成一件，而缠绕工位如果膜架速度、重叠率设定偏保守，单件耗时更长，翻转机就处在等待状态。反过来，如果缠绕速度压得过快，膜层覆盖不匀，到客户端开箱时又容易被投诉。这类问题在方案阶段通过工序节拍测算就能提前发现，而不是等设备都进场了再调。 【堵点三：栈板更换环节成为隐性瓶颈】 工件从产线流转到仓储或发运环节，经常需要更换栈板——比如从车间内部周转用的简易栈板，换成适合长途运输的标准栈板。如果这一环节仍靠人工撬动或行车配合，作业强度和工件倾覆风险都不低。栈板更换机的价值在于把这个动作标准化，让工件在受控状态下完成托底更换。 容易被忽略的是，栈板更换本身也涉及一次姿态调整，如果它与前段的翻转工序距离过远，中间的搬运次数会增加。 【布局上的两种思路】 一种是按工序流线性布局，翻转、缠绕、栈板更换依次排开，工件单向流动，物流清晰，但对车间长度有要求，且任何一台设备停机都会影响全线。 另一种是单元式布局，把翻转和包装组合成一个作业单元，工件在单元内完成多道工序后整体输出。这种布局占地更紧凑，对多品种、小批量生产的适应性更好，但对设备的动作协调性要求更高。 选择哪种，取决于车间的产品结构。批量大、品种单一的场景，线性布局的综合效率通常更可观；品种切换频繁的场景，单元式更容易调整。 【衔接问题，其实是服务问题】 多工序衔接不畅，根源常常出在前期勘测的信息不完整——只测了翻转工位，没有把上下游设备的尺寸、节拍、进出料方向一并记录。旭澳自动化设备（上海）有限公司在电力翻转成套方案中提供前期工况勘测与定制设计，勘测内容通常会覆盖这类跨工序信息，目的就是让设备进场后少改、少等。 设备进场之后的安装调试阶段，也多留一道联动验证：让翻转、缠绕、栈板更换按实际节拍跑一遍，观察工件流转是否顺畅。这一步花的时间不多，却能提前暴露大部分衔接问题。 产线优化从来不是单点设备的比拼。翻转机选得对，只是把其中一环理顺了；把环与环之间的缝补上，效率提升才会体现在产量上。

在电力设备制造车间走一圈会发现，需要翻转的工件重量跨度相当大：几百公斤的绕组组件、几吨重的铁芯叠片、几十吨的箱体、乃至上百吨的变压器本体，都可能出现在同一条产线上。指望一台翻转机通吃所有工况，结果往往是轻载时动作笨重、重载时又力不从心。按吨位段拆分选型，是更贴近实际的做法。 【吨位段划分的常见做法】 0.5吨到5吨这个区间，工件多为绕组、铁芯组件和小型电抗器部件，特点是节拍快、翻转频次高、工件外形相对规整。这类工况适合C型主体结构，占地紧凑，配合工位式操作，翻转动作以90度和180度两种固定角度为主。设备不需要过大的托持面，但对启停的平稳性要求不低，因为小件一旦磕碰，修复成本往往比重件更麻烦。 5吨到30吨属于中型区间，对应中型变压器铁芯、箱体和部分成套组件。此时托持面长度、液压回路压力和机架刚性都需要重新核算。V型结构在这个区间体现出优势：它的两个斜面能对圆柱形、异形件形成自适应贴合，工件在翻转过程中不易产生轴向窜动。 30吨到100吨则是典型的重载工况。除了设备本体，还要把地坪承载、地脚固定方式、液压站布置位置和吊装通道一起纳入考虑。这类项目通常离不开非标设计，标准机型很难直接套用。 【结构和吨位并非简单对应】 经常有客户问，是不是吨位越大就该用V型？其实两者的差别更多在工件外形和夹具配合方式上。C型结构的开口形式便于侧面进料，对扁平件、箱体类工件的装卸比较友好；V型结构对回转体、带弧面工件的包容性更好。同样承重能力的两台设备，选错结构形式，操作工在现场就会明显感到别扭。 定位精度是另一个容易被低估的点。以角度控制为例，PLC控制系统搭配液压伺服驱动结构，翻转角度控制误差可以做到±0.5度。这个精度对大多数电力构件的翻转工序已经够用，但如果后续工序要与自动化工装对接，就需要在方案阶段把这个误差带一并算进去，而不是等到联调时再回头改程序。 【吨位之外容易被忽略的三个参数】 个是缓启停程序的设置逻辑。重载工件的惯性大，启动和停止瞬间的冲击如果得不到抑制，长期下来对机架焊缝和液压元件的损耗会逐步累积。缓启停不是简单的加长加减速时间，而要与工件重量、翻转角度联动设定。 第二个是设备占地与车间通道的关系。翻转机往往布置在工序中间，前后都有物料进出，占地尺寸差半米，可能就影响到叉车或行车路径。 第三个是上下料衔接。翻转完成后的工件，通常要进入缠绕包装或栈板更换环节。如果翻转机的出料方向与包装工位不匹配，中间就得额外增加一次搬运，翻转工序省下的时间又被抵消掉。这也是旭澳自动化设备（上海）有限公司在做电力行业配套方案时，习惯把上下游设备一起纳入考量的原因之一。 【非标设计该在什么阶段介入】 比较务实的顺序是先勘测再定方案。勘测要看的包括地坪承载能力、车间净空高度、现有吊装方式、工件尺寸的波动范围，以及前后工序的设备节拍。这些信息拿全了，吨位段和结构形式基本就能收敛到一个合理范围。 另外，工件表面防护在重载工况下同样值得关注。PU防划伤内衬结构的作用不只是防止划痕，对于涂装前工序的工件，它还能减少因表面损伤带来的返工。 选型说到底不是挑一台能翻得动的机器，而是让翻转这道工序在整条产线里不成为堵点。吨位是入口参数，结构和控制方式才决定它用起来顺不顺。
